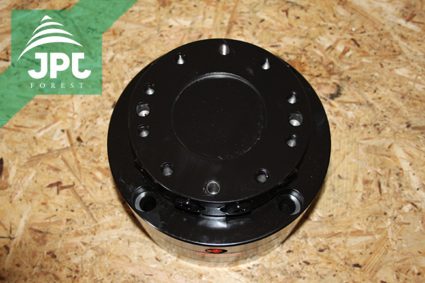

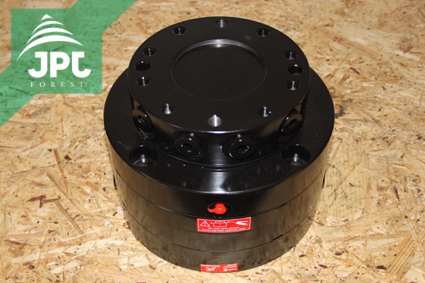

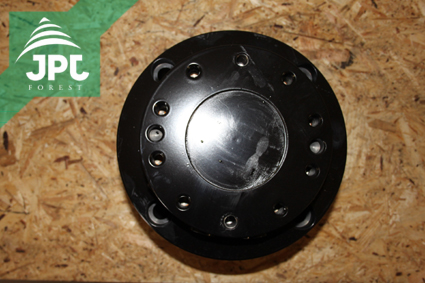

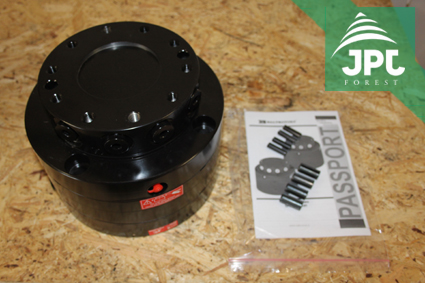

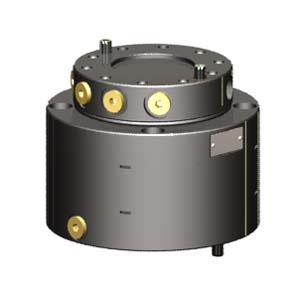

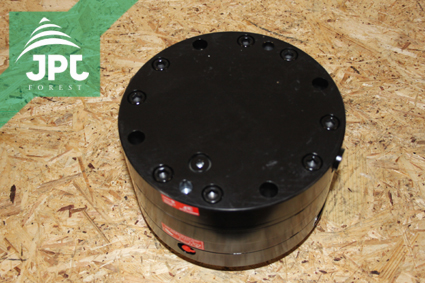

Průmyslový rotátor CPR5

  • Cena: 65 294,- Kč bez DPH.
  • Nejvyšší kvalita
  • Radiální pístový rotátor
  • Pro bagry a nakladače
  • Nosnost 5 tun
Cena: 65 294 Kč bez DPH

Dostupnost: Skladem

Objednat

Základní technická specifikace

 Rotace    Neomezená pro oba směry (max. 30 rpm)
 Max. axiální zatížení    +/- 50 kN (5 000 kg)
 Max. radiální zatížení     36 kN (3 600 kg)
 Točivý moment při 25 MPa    1 350 Nm
 Doporučený průtok oleje    15 l/min
 Jmenovitý výtlak    354 cm³/otáčku
 Hmotnost    46 kg
 Doporučená hmotnost bagru (při zavěšení rotátoru)    10 t
 Doporučená hmotnost bagru (pevná montáž)    6 t

Hydraulický rotátor Baltrotors CPR5 je dostupný ve dvou alternativách (viz odkazy na výkresy):
CPR5 – alternativa 1 – výkresCPR5 – alternativa 2 – výkres

Zvedací diagram pro rotátor CPR5 v horizontální poloze: Diagram CPR5

Doporučená kombinace velikosti rotátoru a nosného stroje: Model rotátoru podle hmotn. třídy stroje

Drapáky a ostatní pracovní příslušenství k tomuto rotátoru: Drapáky a příslušenství zde

Průmyslové rotátory řady CPR

Průmyslové rotátory Baltrotors CPR jsou pístové hydraulické rotátory (motory), které se používají jako spojovací a funkční článek mezi konstrukcí hydraulické ruky/jeřábu s příslušným pracovním nářadím (drapáky, nakladače, atp.). Zajišťují nekonečnou rotaci pracovního nářadí kolem své osy jak po směru, tak i proti směru hodinových ručiček a dále také zajišťují hydraulický pohon příslušného pracovního nářadí. Praktické použití rotátorů řady CPR je velice rozmanité. Používají se všude tam, kde je potřeba vysoké odolnosti a nosnosti, přesného pohybu, reagování a zastavení pracovního nářadí a jsou vhodné i pro použití ve velice prašném a znečištěném prostředí. Rotátory typu CPR lze také používat v horizontální poloze (radiální zatížení). Průmyslové hydraulické rotátory řady CPR jsou nejčastěji používány na stavebních strojích, bagrech, nakladačích atp.

Axiální a radiální zatížení hydraulických rotátorů

Axiální a radiální zatížení rotátoru

Axiální a radiální zatížení rotátoru

 Rotátory a drapáky – Informace

Max. axiální zatížení statické = “jak těžké břemeno může na rotátoru viset” (30 kN = cca 3 000 kg)

Max. axiální zatížení dynamické = “jak těžkým břemenem může rotátor otáčet” (15 kN = cca 1 500 kg)

Rotátory se používají u průmyslových strojů, které vyžadují neomezenou rotaci pracovních mechanických jeřábů (hydraulických ruk). Díky své konstrukci umožňují rotátory plynulou dodávku hydraulického oleje do potřebných součástí a to bez omezení rotace. Umožňují 360 stupňovou rotaci kolem své osy. Ulehčují a zrychlují práci a tím i zmenšují náklady.

Točivý moment nebo také krouticí moment vyjadřuje působení síly na bod vzdálený od osy otáčení (hřídele rotátoru). Fyzikálně se jedná o moment síly. Název krouticí moment se užívá v technických oborech u rotačních pohonných systémů.

Obvykle se udává v jednotkách Nm (newtonmetr), krouticí moment 1 Nm znamená, že hřídel působí na bod vzdálený jeden metr od osy silou 1 newton.
